一、系统概述

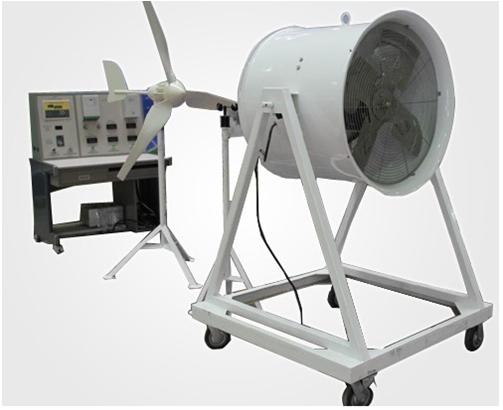

2KW室外风力发电系统是由室外永磁风力发电机，塔架、拉索，室外防雷箱，�；た亍⒄髌�、卸荷器，蓄电池组，DC/DC变换器，离网逆变器，三相交流异步电动机，操作控制台（监控系统）等组成。系统采用异步变频拖动单元，宽范围模拟风力发电机运行转速，用户可根据需要调节拖动单元转速来达到模拟风速变化引起的发电机转速变化。可模拟实际风力发电机运行的工艺特点和控制要求。系统各部件均为真实产品，可完成风力发电的全过程实验项目，是职高、大学、研究生以风力发电为主课题的研究和培训、教学以及毕业设计的理想产品。
二、教学及研究实训项目
2、1、永磁同步风力发电机控制运行过程风能量变换演示和实验
实验1、风速即转速与与出功率关系实验
实验2、发电机转速与输出电压关系实验
实验3、发电机转速与输出电流关系实验
实验4、发电机转速与输出电压频率关系实验
实验5、水平轴发电机在不同的风速的情况变换功率实验
实验6、风力发电系统接线实验
实验7、永磁同步风力发电机并网过程实验
实验8、永磁同步风力发电机在不同风速情况下带载实验
实验9、运行过程中的各种�；な笛�
实验10、运行液压塔架系统实训及研究
实验11、永磁同步风力发电机接线形式实训；
实验12、永磁同步风力发电机空载运行实训；
实验13、变频拖动发电过程实验；
实验14、永磁同步风力发电机连续运行实验；
实验15、拖动发电过程中转距模拟实验；
2、2、永磁风力发电技术条件（单相输出）
◆ 风机输出电压 220VAC
◆ 风机输出功率 1台/2KW
◆ 风机最大输出功率 2.5KW
◆ 通讯接口 RS-485/RS-232
◆ 泄荷器:开始卸载电流9.6A,PWM卸载控制风机限流,风机自动刹车和手动刹车.
3、3、风机充电控制技术条件（单相输出）
◆ 风机输出电压 220VDC
◆ 风机输出功率 1台/2KW
◆ 额定工作电流 9A/2000W
◆ 风机最大输入电流 11A
◆ 卸载开始电压 370V
◆ 卸载开始电流 9.6A
◆ 显示方式LCD（液晶屏显示）
◆ 显示内容 风机电压、风机电流、风机功率
3、4、产品特点及功能
3、4、1、风力发电机
风力发电机额定功率为2000W,风叶采用三碳光纤化合物为材料，发电机体积小、重量轻而且发电效率高。独特的电磁力矩设计技术有效保证了在微风中便能启东运行，全部采用优质铝合金精密压铸部件与不锈钢配件，整机重量轻巧。
3、4、2、控制逆变�？�
采用日本三菱第五代智能功率�？�；DSP芯片控制；功率点跟踪技术；高效率；完善的�；すδ�；按照IEE929-2000和UL1741标准设计； 安装调试简便； 可通过液晶和按键设定运行参数。
3、4、3、实验模块
并网发电原理图，测试端子；接线盒，接线端子；数显交直流电压电流表，实时显示系统电参数的情况；含有多种通讯接口，上位机监控功能
3、4、4、蓄电池
采用胶体蓄电池，具有比较好的深循环能力，有着很好的过充和过放能力，具有特殊的工艺设计和胶体电解质保证的长寿命电池，适用不同的环境要求，如高海拔，高温，低温等不同的条件下都能正常使用的电池。称之为固有的“免”维护特性及对环境较少污染的特点。
三、系统单元组成

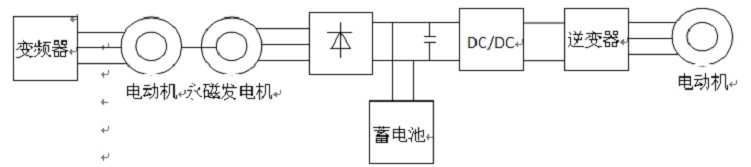

永磁风力发电机整机模拟系统包括操作台柜、2.2KW拖动变频器、2.2KW三机异步电动机、同轴连接器、永磁同步发电机、配电及控制单元，整流器、蓄电池组、DC/DC变换器、驱动变频器、交流电机（离线负载系统）、按钮、指示灯、测控仪表、监控系统等组成。
3、1、控制单元（演示台内）：系统根据演示单元的需要，通过开关单元的开和关，实现充电、逆变、变频调速等运行，配备同时单独计量通道，并满足数据对比和采集。
风机电源控制，单独设计有一套大风卸荷�；さ缏罚肽姹涞缭唇岷鲜褂�。
3、2、风机卸荷单元（演示台内）：风力发电机输出端口，连于发电机控制器，对风机所发的三相交流电进行整流，调整并控制，然后供给并网逆变器进行并网和系统在大风时的卸荷和其他保护。
3、3、开关控制单元（演示台）：所有演示系统内外单元的引线经隔离开关接至各自的跳线端子上，在实验过程中，一旦发生漏电、短路、过流、过热情况，开关自动断开电源，起到�；ひ瞧饕潜砗腿松淼陌踩�。
示意接线面板上,单元部分的引线经隔离开关接至各自的跳线端子，根据演示的需要，可以用跳线自由地查看风机运行的工作状态
3、5、DC/DC变换单元
直流电压变换器(DC／DC变换器)具有变换阻抗的作用，既可起到发电机与负载之间的电压匹配作用，也能通过改变直流电压变换器的输入阻抗，使发电机处于最大输出电功率状态。
3、6、离网逆变单元
将蓄电池经由DC/DC变换后的直流电，转换为三相交流电，驱动三相异步电动机运行。
3、7、变频驱动单元
对DC/DC转换后的交流电进行变频调制后驱动三相异步电动机运行，用作三相异步电动机的调速实验。
3、8、基座
系统尺寸：1.8m×0.6m×0.7m范围内；底座的设计与系统设计过程中采用的具体器件有关，可以根据器件及客户需求最终确定结构尺寸及加工。
3、9、演示台显示单元
通用部分：设备工作温度、室内温度/湿度/时钟、逆向电量计量。
通用1套3位切换显示：有功功率.
单独显示：风速、风向、日期LCD显示、风机限流卸荷LED指示。
四、监控单元
监控装置包括监控主机、监控软件和显示设备。本系统采用高性能工业控制PC机作为系统的监控主机，配置多机版监控软件，采用标准RS-232或RS-485通讯方式，可以实时获取所有风力发电的运行参数和工作数据。
4、1、 监控软件
◆ 监控主机同时提供对外的数据接口，即用户可以通过计算机实时查看整个电源系统的实时运行数据以及历史数据和故障数据。
◆ 可每隔5分钟存储一次电站实验所有运行数据，包括实时存储环境数据、故障数据等参数。
◆ 可连续存储20年以上的电站实验所有的运行数据和故障纪录。
五、 售后服务
◆ 使用手册
◆ 产品培训
配置清单
|
序号 |
名 称 |
型 号 |
数量 |
单位 |
价格 |
|
1 |
系统主操作控制台（含元器件） |
|
1 |
台 |
|
|
2 |
2000W永磁同步发电机（含风叶） |
|
1 |
台 |
|
|
3 |
2000W风机控制器 |
|
1 |
台 |
|
|
4 |
2000W卸荷器 |
|
1 |
台 |
|
|
5 |
3000W离网逆变器（纯正弦波） |
|
1 |
台 |
|
|
6 |
胶体蓄电池12V 65Ah |
|
10 |
节 |
|
|
7 |
2.2KW三相异步电动机 |
|
2 |
台 |
|
|
8 |
2.2KW变频驱动控制器 |
|
2 |
台 |
|
|
9 |
实验附件 |
|
1 |
套 |
|
