上海中人专业提供2200W风光互补发电实验系统,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察2200W风光互补发电实验系统，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。2200W风光互补发电实验系统，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：2200W风光互补发电实验系统2200W风光互补发电实验系统
1、系统实训应用范围：主要提供于职高、大学、研究生以太阳能和风力发电为主课题的研究和培训。
系统组成：太阳能电池�？�、子阵支架模块、1次汇流模块、风力发电机�？�、塔架模块、光伏电源控制模块、风力电源控制模块、蓄能模块、逆变控制模块。

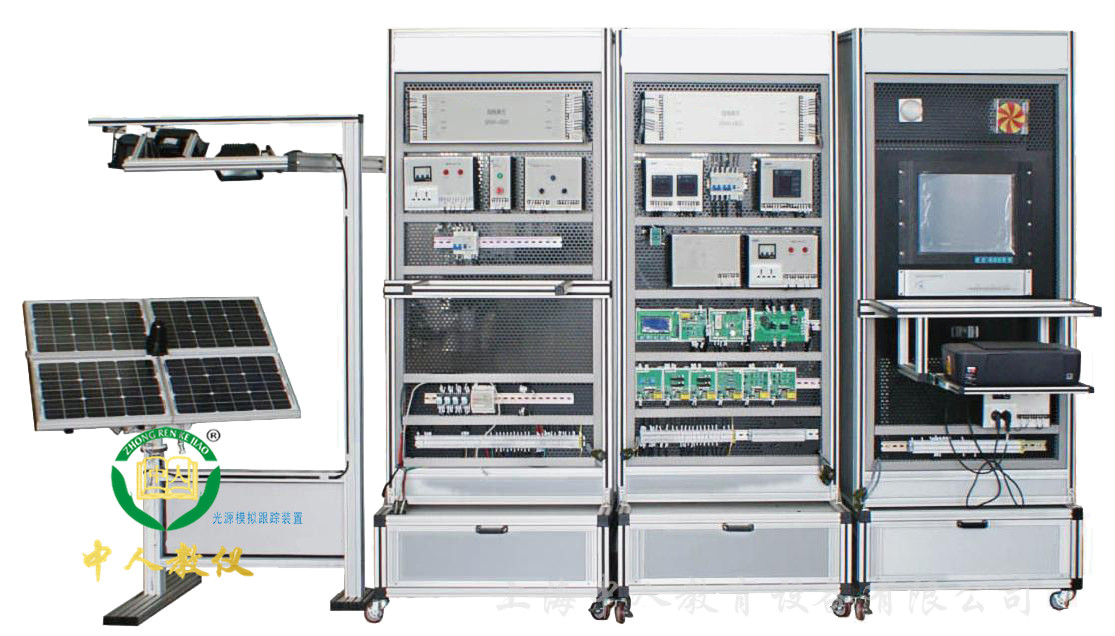

风光互补发电系统(室外) 风光互补发电系统(主控台) 风光互补发电系统(蓄电池组)
2、教学及研究实训项目
2、1、 光伏能量变换实验
实验1、光伏阵列单元组成原理。
实验2、太阳能光电池能量转换组合原理。
实验3、阵列电子追日功率变换关系原理。
实验4、阵列汇流与防雷接地原理。
实验5、阵列结构件、防腐安装原理。
实验6、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验7、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
实验8、在不同季节环境温度变换下对光伏能量转换的影响实验。
实验9、光感仪和风速传感仪各自作用实效实验。
2、2、永磁同步风力发电机控制运行过程风能量变换演示和实验
实验1、风速即转速与与出功率关系实验
实验2、发电机转速与输出电压关系实验
实验3、发电机转速与输出电流关系实验
实验4、发电机转速与输出电压频率关系实验
实验5、水平轴与垂直轴发电机在不同的风速的情况变换功率实验
2、3、逆变电源实验
实验1、逆变电源单元组成原理。
实验2、逆变电源MPPT的最大功率跟踪控制方法的实验。
实验3、逆变电源输出功率与光伏能量变换的实验。
实验4、MPPT与电子跟踪器有效结合和分离控制方面的比较实验。
实验5、晴天，多云，阴雨天情况下逆变电源输出交流电的波形、谐波含有率、功率因素的比较实验。
实验6、逆变电源直流输入欠电压和过压控制实验。
2、4、风光互补发电系统软件实验
实验1、在上位软件里查看单站监控项目
◆ 直流电压V、直流电流A、输入功率KW
◆ 交流电压V、交流电流A、输出功率KW
◆ 日发电量KWh、日运行时数h min、总发电量KWh、总运行时数h、 Co2减排量Kg
◆ 系统运行状态 正常/不正常
◆ 系统运行温度 正常/不正常
◆ 系统监控PC机状态 正常/不正常
◆ 系统功率测试曲线
实验2、在上位软件里查看单站电量记录项目
日发电度数、日运行时数 h min、总发电量度数、总运行时数h
2、5、风光互补发电实验系统
3、室外实验
3、1、光伏技术条件（单相输出）
◆ 光伏阵列输出电压 17.5VDC
◆ 光伏阵列输出功率 1KW
◆ 充电电压12V，分3路输入,对蓄电池充电，每路25A，合计75A。
3、2、风力发电技术条件（单相输出）
◆ 风机输出电压 12VDC
◆ 风机输出功率 3台/0.4KW
◆ 风机最大输出功率1.2KW
◆ 通讯接口RS485
◆ 重量 120Kg
◆ 泄荷器:开始卸载电流25A,PWM卸载控制风机限流,风机自动刹车和手动刹车.
◆ 重量 20Kg
3、3、风机充电控制技术条件（单相输出）
◆ 风机输出电压 12VDC
◆ 风机输出功率 1台/0.4KW
◆ 风机充电电流 25A/300W
◆ 蓄电池额定电压 12V/900AH,连续3个阴雨天.
◆ 风机最大输入电流 25A
◆ 卸载开始电压 17V
◆ 卸载开始电流 30A
◆ 显示方式LCD（液晶屏显示）
◆ 显示内容 蓄电池电压、风机电压、风机电流、风机功率
4、室内实验
4、1、逆变控制技术条件（单相输出）
◆ 蓄电池额定电压 12V
◆ 输出功率 1200W
◆ 输出电压 220VAC
◆ 输出波形 纯正弦波
◆ 显示方式LCD（液晶屏显示）
◆ 显示参数 蓄电池电压，输出电压，状态参数
◆ 散热方式 风扇散热
◆ 供电方式�？�，市电与太阳能供电自动切换，交流供电时间控制为9小时。
◆ 重量 10Kg
5、系统单元组成
5、1、逆变电源控制单元（演示台内）：系统根据演示单元的需要，通过开关单元的开和关，实现 1台逆变器同时运行，配备同时单独计量通道，并满足数据对比和采集。风机电源控制，单独设计有一套大风卸荷�；さ缏�，与逆变电源结合使用。
5、2、风机充电卸荷单元（演示台内）：风力发电机输出端口，分一路并连于充电控制主板，满足对12V/900Ah蓄电池组充电和系统在大风时的卸荷和其他保护。
5、3、开关控制单元（演示台）：所有演示系统内外单元的引线经隔离开关接至各自的跳线端子上，在实验过程中，一旦发生漏电、短路、过流、过热情况，开关自动断开电源，起到�；ひ瞧饕潜砗腿松淼陌踩�。
5、4、方阵输入连接单元（交直流屏 演示台）：示意接线面板上,分2单元的引线经隔离开关接至各自的跳线端子，根据演示的需要，可以用跳线自由地查看3个太阳能充电系统的工作状态。
5、5、风机连接单元（交直流屏 演示台）：示意接线面板上,分1单元的引线经隔离开关接至各自的跳线端子，根据演示的需要，可以用跳线自由地查看3个风机系统的工作状态。
5、6、显示单元（交直流屏输入交直流 演示台输出交流 交直流屏）
A 演示台显示单元
通用部分：方阵温度、设备工作温度、光照度、室内温度/湿度/时钟、1-2-3/逆向电量计量。
通用1套3位切换显示：有功功率.
单独显示：风速LED显示、风向日期LCD显示、风机限流卸荷LED指示、通道1-2-3/LED-（交流输出）指示。
B 交直流屏显示单元
直流部分
通用1套3位切换显示：方阵1-2-3（1000W）：电压、电流，风机1-2-3（1200W）：电压、电流。
单独显示：DC/DC充电电流，蓄电池电压，离网逆变器输出电压，离网逆变器输出电流。
交流部分
逆变输出显示：交流电压、交流电流
6、监控单元： 监控装置包括监控主机、监控软件和显示设备。本系统采用高性能工业控制PC机作为系统的监控主机，配置光伏系统多机版监控软件，采用RS485通讯方式，可以实时获取所有风力发电和太阳能发电的运行参数和工作数据。
6、1、 监控软件
◆ 监控主机同时提供对外的数据接口，即用户可以通过网络方式，异地实时查看整个电源系统的实时运行数据以及历史数据和故障数据。
◆ 可每隔5分钟存储一次电站实验所有运行数据，包括实时存储环境数据、故障数据等参数。
◆ 可连续存储20年以上的电站实验所有的运行数据和故障纪录。
7、 售后服务
◆ 使用手册
◆ 产品培训
