上海中人专业提供ZRXNY-03变速恒频双馈风力发电实训系统,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRXNY-03变速恒频双馈风力发电实训系统，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRXNY-03变速恒频双馈风力发电实训系统，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRXNY-03变速恒频双馈风力发电实训系统ZRXNY-03变速恒频双馈风力发电实训系统

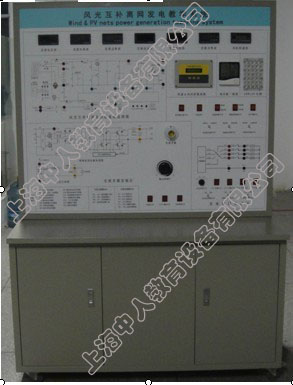

一、ZRXNY-03变速恒频双馈风力发电实训系统简介
系统主要由叶片、轮毂、发电机、机舱、尾舵、侧风偏航机械传动机构，直流电动机、塔架和基础，风速仪、风向仪，风速、风向仪支架、轴流风机、轴流风机支架、轴流风机框罩、运动机构、护栏、连杆、微动开关和接近开关等设备与器件组成
风光互补发电模拟系统，经过多次优化与设计，实现以下几大功能：
风源风速无极调速(AC380V2KW三相异步电机，直接接到变频器，速度无极可调) 通过风速传感器对风源的风速时行实时监测，数据传送到控制板端口，风力发电机(SY-E-300W),输出电压AC12V，尾舵自带被动偏航�？烧鄣练缡�5页片防护隔离网，位置任意放置
二、ZRXNY-03变速恒频双馈风力发电实训系统主要系统组成
◆ 微风启动/尾舵偏航系统/三段位置检测
◆ 风力发电机 SY-E-300W，输出电压：AC12V
◆ 无极调速风源
◆ 可自动转动风源保护箱体，带左右位置检测
◆ 风速测量传感器 SY-FS-01
◆ 风力发电机支撑盘
◆ 风力发电机与风源箱体连杆机构
◆ 5页片屏风设计防护栏
三、ZRXNY-03变速恒频双馈风力发电实训系统主要部件技术参数
3.1 风力发电机 SY-E-300W
◆ 起动风速2.5（m/s）((Started wind speed: 2.5（m/s）
◆ 额定风速12（m/s）Rated wind speed: 12（m/s）
◆ 额定电压16V/32V（AC）Rated voltage: 16V/32V（AC）
◆ 额定功率300W( Rated power: 300W)
◆ 最大功率350（W）(Maximum power: 350（W）)
◆ 风叶直径1.50（m）(The slice’s diamter of fan :1.00（m）)
◆ 风叶数量3（pcs）Fan’s slice quantity: 6（pcs）
◆ 安全风速35（m/s）Safe wind speed: 40（m/s）
◆ 整机重量7.5（kg）Net Weight 7.5（kg）
◆ 电机最高温升额定负载85℃(Working pre-load temperature: 85℃)
◆ 工作温度-20℃至40℃(Working temperature -20℃~~~~40℃)
◆ 充电最大电流 28A
◆ 过放�；さ缪� 11V
◆ 过放恢复电压 12V
◆ 输出�；さ缪� 16V
◆ 卸载开始电压（出厂值）15.5V
◆ 卸载开始电流（出厂值） 12A
◆ �；すδ埽盒畹绯毓涞纭⑿畹绯毓诺�、蓄电反接、负载过载、防雷、风机限流、风机自动刹车和手动刹车。
3.2 风速传感器 RY-FS-B
◆ 品牌：PH
◆ 型号：PH-FS-2000A
◆ 输出信号：0～5V
◆ 测量范围：1-12级
◆ 测量精度：1米/秒
◆ 测量对象：自然风
◆ 尺寸：120mm
◆ 重量：200g
◆ 电源：无需供电
3.3 模拟风洞
◆ 风叶尺寸：300mm
◆ 风叶方式：三叶片
◆ 风源电机功率：2000W
◆ 风源电机电压：AC380V
◆ 模拟风速范围：0～13 m/s，功率2KW
◆ 最高转速：1440/rmp
◆ 转速无级调速，变频器控制
◆ 围栏数量：５片
四、ZRXNY-03变速恒频双馈风力发电实训系统可完成实验项目
实验1、 风速即转速与与出功率关系实验
实验2、发电机转速与输出电压关系实验
实验3、发电机转速与输出电流关系实验
实验4、发电机转速与输出电压频率关系实验
实验5、风速即转速与与出功率关系实验
实验6、发电机转速与输出电压关系实验
实验7、发电机转速与输出电流关系实验
实验8、发电机转速与输出电压频率关系实验
|
序号 |
名 称 |
型 号 |
数 量 |
单 位 |
价 格 |
|
1 |
风力发电教学模拟实验系统主操作台 |
|
1 |
台 |
|
|
2 |
300W永磁同步发电机 |
|
1 |
台 |
|
|
3 |
模拟风洞系统 |
|
1 |
只 |
|
|
4 |
风力发电专用控制器 |
|
1 |
只 |
|
|
5 |
风速仪（含支架） |
|
1 |
台 |
|
|
6 |
风向仪（含支架） |
|
1 |
台 |
|
|
7 |
3.0KW矢量变频器 |
|
1 |
台 |
|
|
8 |
蓄电池组（12V/36AH） |
|
1 |
组 |
|
|
9 |
5片折叠围栏 |
|
1 |
套 |
|
|
10 |
实验附件 |
|
1 |
套 |
|
|
11 |
上位机软件 |
|
1 |
套 |
|
