上海中人专业提供光伏发电系统集成教学演示系统,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察光伏发电系统集成教学演示系统，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。光伏发电系统集成教学演示系统，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：光伏发电系统集成教学演示系统光伏发电系统集成教学演示系统

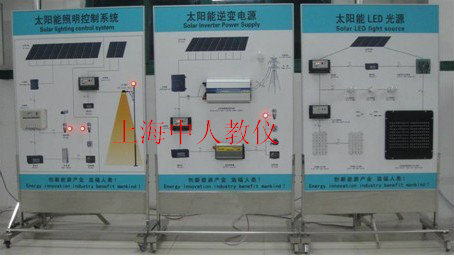

1、光伏发电系统集成演示板
光伏发电系统集成演示版，主要由A、B、C三块主模板组成。A 太阳能照明控制系统演示模板、B 太阳能微网电源系统演示模板、C 太阳能LED光源系统演示模板。
2、1、太阳能离网照明系统控制变换过程演示
演示1、太阳能离网电站大功率照明单元系统集成。
演示2、太阳能离网LED路灯照明单元系统集成。
2、2、太阳能微网系统控制变换过程演示
演示1、太阳能微网电站大功率供电单元系统集成。
2、3、太阳能LED光源系统变换过程演示
演示1、太阳能LED光源单元系统集成。
3、演示系统运行技术条件（单相输出）
3、演示运行技术条件（单相输出）
3、1、供电单元
直流电能
◆ AC/DC�？楣β剩�700W
◆ 光伏模块输出工作电压：12VDC/24VDC/48VDC
◆ 光伏�？榭刂�工作电流：10～40A
◆ 模拟光源LED模块功率：80W
交流电能
◆ AC输入电压：220V
◆ AC输出功率：500W
3、2、放电控制
◆ 工作电压：12VDC
◆ 放电功率：50～400W
◆ 放电方式：手动调制输出功率
◆ 恒流�？槭涑龉β�30～60W
3、3、并网逆变�？�
◆ 直流输入电压：30.2VDC
◆ 输入电流：65A
◆ 额定蔬出功率：1000W
◆ 输出电压：170V～260VAC
◆ 频率范围：45Hz～53Hz
◆ 工作效率：99%
◆ 功率因数：>0.99
◆ 波形失真率≤5%
◆ 工作环境：温度-20℃～50℃
◆ 相对湿度：﹤90﹪（25℃）
3、4、离网逆变模块
◆ 额定输入电压：10.8V～17V
◆ 额定输出电压220VAC±10%
◆ 输出频率：50HZ±1HZ
◆ 输出波形；正弦波
◆ 额定输出功率500W；
◆ 逆变效率：≥82%。
3、5、负载单元
◆ 交流线性电阻负载：3～15～120W
◆ 直流模拟负载：12V/28WLED路灯板
3、6、LED 显示
◆ 太阳能控制器：充电、过压、欠压、过放、运行
◆ 蓄电池模拟电压（高-中-低）
3、6、移动支架
◆ 不锈钢支架：不锈钢板料折弯加工焊接。
◆ 展示板：铝合金框价和铝塑板加工成型。
◆ 移动底盘：可跟据不同的展示要求进行系统组合。
4、 售后服务
◆ 使用手册
◆ 产品培训
